正弦波濾波器
- 產品簡介：FRS系列正弦波濾波器是在PWM變頻器驅動下，其開關頻率范圍在2－8KHz之間仍提供正弦波輸出電壓。在變頻器驅動應用中，可以有效的抑制高頻損耗及dv/dt射頻干擾，改善電機的性能和壽命
- 咨詢熱線：021-57899261
-
產品詳情
聯系我們

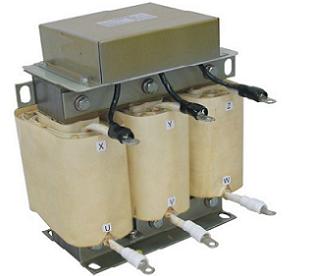

正弦波濾波器
產品概述
在PWM變頻器驅動下，其開關頻率范圍在2－8KHz之間仍提供正弦波輸出電壓。在變頻器驅動應用中，可以有效的抑制高頻損耗及dv/dt射頻干擾，改善電機的性能和壽命，使電機和變頻器的線纜延長至500米，最長可達3千米。
產品應用
1.將變頻器輸出的PWM波轉換成正弦波
2.降低電機的渦流損耗以及電機噪聲
3可在變頻器與電機間使用更長的電纜聯線
4.減少輸出電纜上和電機中的脈沖電流，延長電機壽命
5.減小對外的輻射，在一定場合可以使用非屏蔽電纜，降低對現場布線的要
6.有效防止高dv/dt、過電壓、電機過熱和渦流損耗造成的電機提前損壞
技術規格
1. 額定工作電壓：220VAC－1140VAC 50/60HZ
2. 額定工作電流：5A－1600A
3. 抗電強度：鐵芯－繞組3000VAC/50HZ/5mA/10S無飛弧擊穿（工廠測試）
4. 絕緣電阻：鐵芯－繞組1000VDC絕緣阻值≥100MΩ
5. 電抗器噪音：≤65dB（與電抗器水平距離點1米測試）
6. 防護等級：IP00－IP22
7. 絕緣等級：F級、H級
8. 最大電流：1.5*額定電流，持續60S
9. 壓降：8%－12%
10. 電壓諧波畸變失真THD≤5% 空載電流≤8%
11. 溫升：≤80K
12. 使用環境條件：－10～+45℃額定值不會降低，最可達+55℃。在45℃以上，每升高1℃，額定電流降低2%
海拔高度不超過2000米 運行環境溫度－25℃～+45℃，相對濕度不超過90%
周?chē)鸁o(wú)有害氣體，無易燃易爆物品；應有良好的通風條件
13. 執行標準：
IEC289：1987電抗器
GB10229－88電抗器（eqv IEC289：1987）
JB9644－1999半導體電氣傳動用電抗器

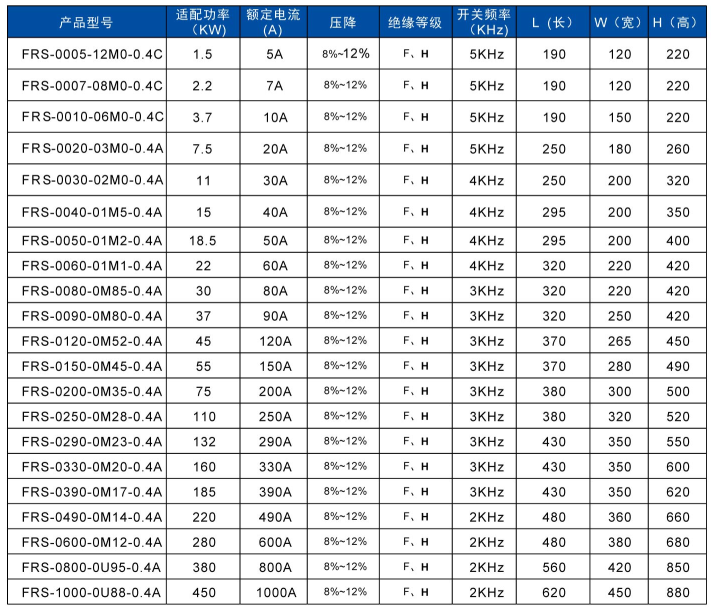

正弦波濾波器尺寸
