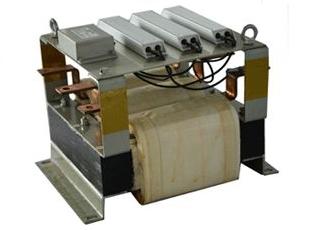

DV/DT波濾波器
產品概述:

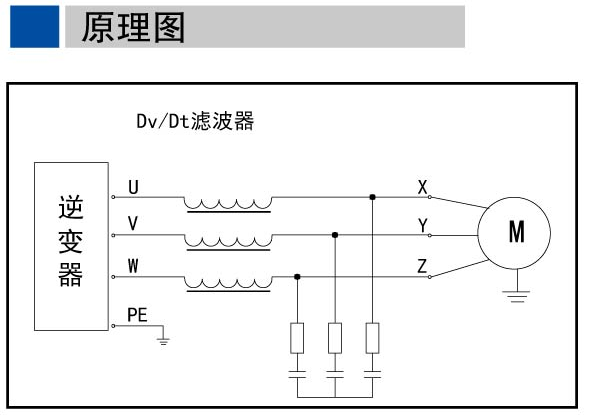

PWM逆變器直接驅動電機時會產生較高dv/dt的共模電壓,并由此產生軸承電流和共模漏電流以及嚴重的電磁干擾(EMI),特別是當逆變器通過電纜長線與電機連接時,由于電纜中分布參數的影響,會在電機端產生電壓反射現象,從而在電機端會產生2倍以上的過電壓,導致線圈絕緣失敗,使用dv/dt濾波器后,電機端的電壓仍然脈沖形,但能量上升時間會減少,可以大大減少電機上的絕緣壓力,防止電機絕緣擊穿.
特性應用:
dv/dt濾波器用于保護電機的,由于變頻器與電機之間運行電纜過長引起對電機產生毀滅性影響峰值電壓,電纜長度取決于用在變頻器中的電力半導體的開關次數和電機的大小,如電纜短于2.5M則會導致電機承受的峰值電壓超過電機絕緣系統的額定值;如電纜太長需用dv/dt濾波器來保護電機不受峰值電壓的毀滅性影響

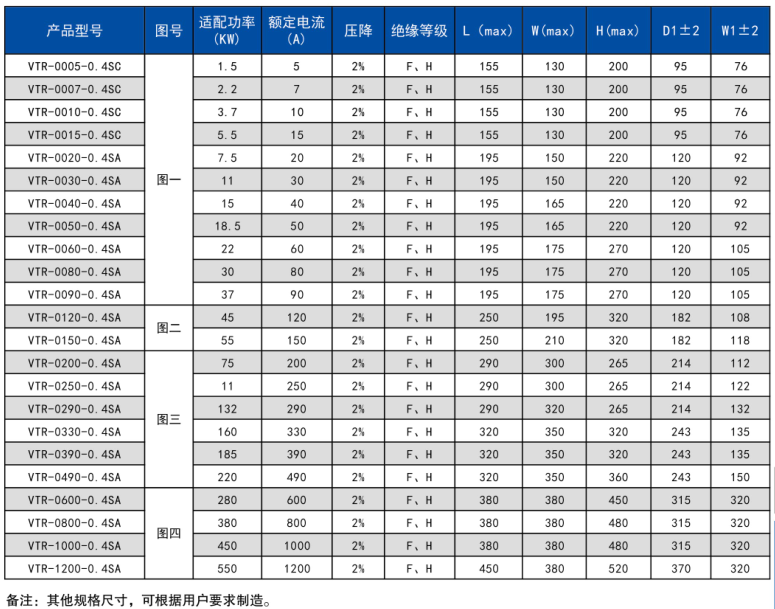

技術規格:
1.工作電壓:380VAC-690VAC
2.工作電流:10A-1600A
3.工作頻率:50/60HZ
4.絕緣等級:classF.H
5.使用環境條件：－10～+45℃額定值不會降低，最可達+55℃。在45℃以上，每升高1℃，額定電流降低2%
6. 防護等級：IP00－IP22
7.最大電流：1.5*額定電流，持續60S
8.電抗器噪音：≤65dB（與電抗器水平距離點1米測試）
9.溫升：≤80K
10.抗電強度：鐵芯－繞組3000VAC/50HZ/5mA/10S無飛弧擊穿（工廠測試）
11.絕緣電阻：鐵芯－繞組1000VDC絕緣阻值≥100MΩ
12.海拔高度不超過2000米
13. 運行環境溫度－25℃～+45℃，相對濕度不超過90%
14.周圍無有害氣體，無易燃易爆物品；應有良好的通風條件
15.. 執行標準：
IEC289：1987電抗器
GB10229－88電抗器（eqv IEC289：1987）
JB9644－1999半導體電氣傳動用電抗器
