中性點接地電阻
- 產品簡介：廣泛應用于變壓器次級及發電機定子側中性點,可消除鐵磷諧振和斷線諾振等過電壓，限制故障電流,且間隙性電弧過電壓比較低,選線比較準確.主要用于110kV以下主要由電纜線構成,單相接
- 咨詢熱線：021-57899261
-
產品詳情
聯系我們

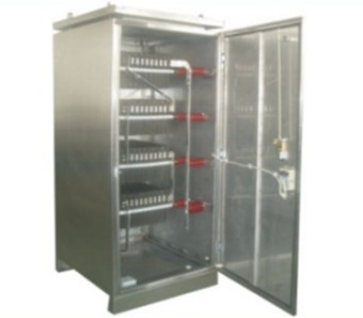

中性點接地電阻
產品特點
該系列產品是由不銹鋼作電阻原件,濕升系數低,阻值變化率小
采用雙重絕緣,穩定性能高
螺栓連接,方便拆卸,連接可靠
可選配智能監控裝置,有效監控接地故障電流,電壓,并提供開關量及報警節點
可與接地變壓器,隔離開關,智能監控組成接地成套保護裝置
產品應用
廣泛應用于變壓器次級及發電機定子側中性點,可消除鐵磷諧振和斷線諾振等過電壓，限制故障電流,且間隙性電弧過電壓比較低,選線比較準確.主要用于110kV以下主要由電纜線構成,單相接地故障電容電流較大的送配電系統及電容電流雖小但為防止諧振過電壓的電廠廠用電系統,前者多為低阻接地而后者多為高阻接地.目前,中性點接地電阻被廣泛用于城市配電網,大型工業園區,電廠,海上平臺配電系統,大型化工企業等
外形及尺寸 ：根據客戶要求訂制
技術性能
O故障電流:1-5000A
Q系統電壓:0.38kV~110kV(3.6,6,12,35)
O發熱時間:5S,10S,30S,60S,持續
O阻值(20℃):0.01-1500R
O溫升:短時溫升(10-60S)最大不超過760℃
持續溫升最大不超過385℃
O結構緊湊,安裝方便
O防護等級:IP20-IP55
O可選配隔離開關,輔助開關,等配件
1.中性點接地電阻柜柜體材質采用不銹鋼板，外型美觀，耐腐蝕性強，防護等級可達IP55。
2.電阻材質可采用特種合金材料或非金屬特種材料閥片（如炭素材料閥片、氧化鋅材料閥片）。
3.中性點接地電阻柜為標準產品，可以與電阻或電抗并聯運行，為電網容量逐漸擴大給電網安全運行提供了保障。
4.當變壓器繞組為△形聯結而需要獨立安裝Z形繞組接地變壓器時，中性點接地電阻器可與之配套使用。
5.可加裝接地記錄。溫濕度控制裝置。
中性點接地電阻柜（以下簡稱電阻柜）是電阻在電力系統中應用的又一種新型的電阻產品。電阻柜聯結于電力系統的變壓器的中性點與大地之間。當系統出現接地故障時，電阻柜將限制故障電流，并通過經過變換的電流信號去切除故障線路或發出故障報警信號。同時由于系統接入了電阻器，避免了線路和設備絕緣可能受到破壞，以減少經濟損失。隨著電網技術的日漸完善，電阻器的選用將日益廣泛
當電網中性點不接地運行時，即使系統的電容電流不大，也會因為在單相接地時會產生間歇性的弧光過電壓，使健全相的電位可能升高到足以破壞其絕緣水平的程度，甚至形成相間短路。如果在變壓器的中性點（或借用接地變壓器引出中性點）串接一電阻器后泄放間歇性的弧光過電壓中電磁能量，則中性點電位降低，故障相恢復電壓上升速度也減慢，從而減少電弧重燃的可能性，抑制了電網過電壓的幅值，并使有選擇性的接地保護得以實現。
在6~66KV電網中，傳統的分類把電阻分為高電阻、中電阻和小電阻三種形式（也有只分高電阻和低電阻兩種）。對應的電阻值如下。
高電阻>500Ω，接地故障電流<10~10A；
中電阻10~500Ω，15A<接地故障電流<600A；
小電阻<10Ω，接地故障電流>600A。
中性點電阻接地系統電阻器的選擇
（1）電阻器的電壓一般按電網最高運行電壓選取。
（2）從降低過電壓和電網的發展，電阻器阻值要保證接地電阻的阻性電流大于容性電流的1~1.5倍。
（3）電阻器的冷卻方式宜采用自然冷卻。
（4）在發電廠中，發電機的電阻器可裝在發電機中性點上，廠用電的電阻器可裝在廠用變壓器的中性點上。
在城區、農網和工礦企業、公共設施的變電站中，電阻器一般裝在變壓器的中性點上。如無變壓器中性點或中性點未能引出，應另外裝設專用接地變壓器。
（5）裝設專用接地變壓器的電阻器，可以通過斷路器連接在母線上，也可以不通過斷路器直接連在主變壓器的出線側。但不能采用熔斷器連接，以避免一相熔斷器熔斷后，電阻器長期運行燒壞電阻器。
（6）電阻器的安裝位置應統籌規劃，分散布置。在任何運行方式情況下，電網不應失去電阻器的保護，不應將多臺電阻器安裝在一處。
（7）電阻器的材質可選用電阻率高、溫度系數小、熱容量大、耐高溫、通流容量強、允許通流時間長、耐腐蝕、性能穩定不易氧化的金屬電阻或非金屬電阻。
